GGT系列條形鋼絲繩隔振器

GGT系列條形鋼絲繩隔振器

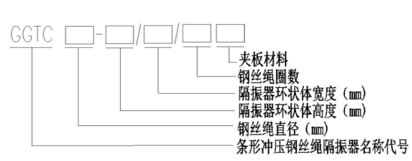

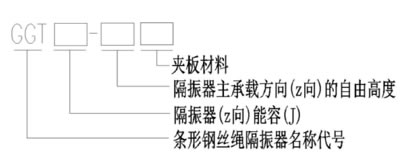

型號說明

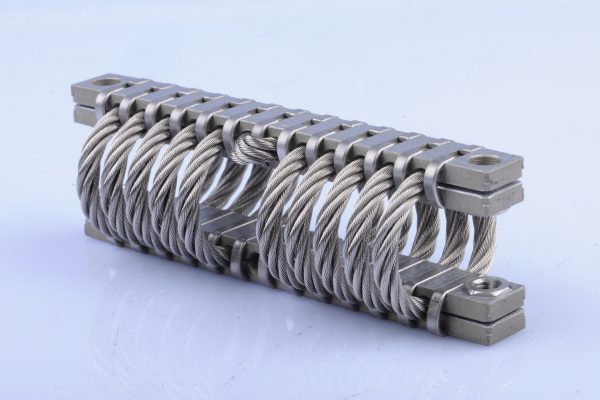

GGT系列

image005-600x400

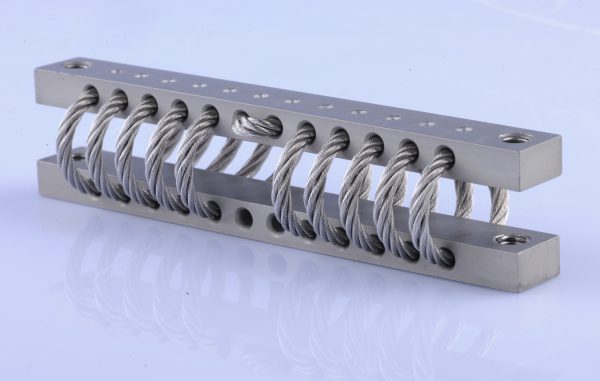

?GGTC系列
image007-600x381

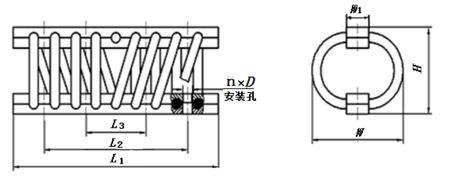

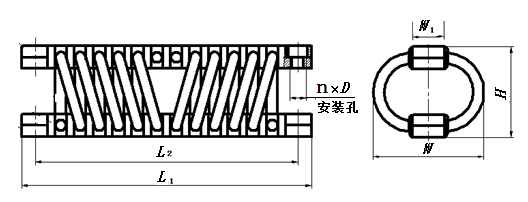

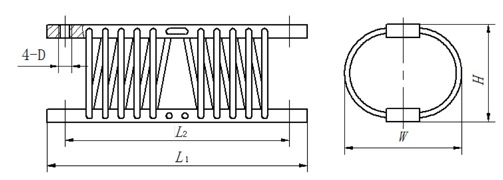

型號結構、安裝尺寸

GGT系列

GGT系列

GGT系列

GGT系列

GGTC系列

GGTC系列

型 號 L1(mm) L2(mm) L3(mm) W寬度(mm) W1寬度（mm） H高度(mm) 安裝接口n×D 重量（kg）
GGT0.46-18L

(GGTC1.6-18/27/10L)

 80 69±0.3 – 27 10.2 18 4×M4 0.03
GGT0.59-20L

（GGTC1.6-20/28/10L

 28 20 0.03
GGT0.64-25L

(GGTC1.6-25/30/10L）

 30 25 0.032
GGT0.66-28L

（GGTC1.6-28/33/10L）

 33 28 0.034
GGT0.62-30L

（GGTC1.6-30/36/10L）

 36 30 0.035
GGT0.58-33L

（GGTC1.6-33/38/10L）

 38 33 0.036
GGT0.25-33L

（GGTC1.6-33/38/4L）

 38 33 0.03
GGT2.1-23L

（GGTC2.4-23/28/10L）

 112 100±0.5 28 12.7 23 4×M5 0.08
GGT2.7-25L

（GGTC2.4-25/30/10L）

 30 25 0.08
GGT3.0-28L

（GGTC2.4-28/33/10L）

 33 28 0.08
GGT2.8-33L

（GGTC2.4-33/38/10L）

 38 33 0.09
GGT2.5-36L

（GGTC2.4-36/41/10L）

 41 36 0.09
GGT2.3-38L

（GGTC2.4-38/43/10L）

 43 38 0.09
GGT1.0-36 84 72±0.3 41 36 0.06
GGT2.5-28L

（GGTC3.2-28/36/10L）

 128 116 36 14.2 28



4×M6

 0.09
GGT3.9-30L

（GGTC3.2-30/38/10L）

 38 30 0.09
GGT4.6-33L

（GGTC3.2-33/41/10L）

 41 33 0.1
GGT5.3-36L

（GGTC3.2-36/43/10L）

 43 36 0.12
GGT4.3-38L

（GGTC3.2-38/46/10L）

 46 38 0.13
GGT4.3-41L

（GGTC3.2-34/42/10L）

 48 41 0.13
GGT3.5-50L

（GGTC3.2-50/54/10L）

 54 50 0.15
GGT3.0-60L

（GGTC3.2-60/68/10L）

 128 116 – 68 60 4×M6 0.33
GGT9.7-34L

（GGTC4.8-34/42/10L）

 128 116±0.5 – 42 34 4×M6 0.21
GGT11-38L

（GGTC4.8-38/43/10L）

 43 38 0.22
GGT12-41L

（GGTC4.8-41/46/10L）

 46 41 0.22
GGT9.5-45L

（GGTC4.8-45/50/10L）

 50 45 0.24
GGT13.0-50L

（GGTC4.8-50/58/10L）

 58 50 0.25
GGT14.0-57L

（GGTC4.8-57/63/10L）

 63 57 0.26
GGT30-48S 146 102±0.5 56 16.0 48 4×M8 0.56
GGT44-54S 64 54 0.6
GGT53-59S 71 59 0.63
GGT48-64S 80 64 0.67
GGT44-65S 89 65 0.68
GGT42-67S 95 67 0.7
GGT20-67S 100 67 0.71
GGT21-83S 108 83 0.72
GGT51-71S 178 156±0.5 66±0.5 84 25.0 71 8×M8 1.40
GGT54-75S 90 75 1.41
GGT55-76S 105 76 1.44
GGT51-83S 108 83 1.48
GGT43-89S 110 89 1.53
GGT39-105S 121 105 1.57
GGT35-110S 141 110 1.53
GGT30-130S 150 130 1.57
GGT72-71S 216 84 71 1.71
GGT79-75S 90 75 1.75
GGT86-76S 105 76 1.79
GGT83-83S 108 83 1.85
GGT68-89S 110 89 1.91
GGT65-105S 121 105 1.97
GGT50-110S 141 110
GGT40-130S 150 130
GGT240-90S 178 105 90 8×M8 2.04
GGT230-95S 121 95 2.2
GGT220-108S 133 108 2.35
GGT220-124S 144 124 2.53
注：L代表夾板材料為鋁；S代表夾板材料為不銹鋼。

GGT型隔振器性能參數(shù)

型? 號 名義負載（kg） 靜平均剛度(N/mm) 能容(J)
Mx M45 Mz kx k45 kz Ex E45 Ez
GGT0.46－18L

(GGTC1.6-18/27/10L)

 1.9 3.9 58 9.0 8.0 17.0 0.27 0.60 0.46
GGT0.59－20L

(GGTC1.6-20/28/10L)

 1.6 2.9 4.2 4.6 6.0 12.0 0.30 0.60 0.59
GGT0.64－25L

(GGTC1.6-25/30/10L)

 1.2 2.0 3.3 3.6 4.0 7.2 0.33 0.52 0.64
GGT0.66－28L

(GGTC1.6-28/33/10L)

 0.9 1.5 2.5 1.8 2.8 6.0 0.30 0.48 0.66
GGT0.62－30L

(GGTC1.6-30/36/10L)

 0.9 1.4 2.3 1.2 2.0 4.8 0.40 0.52 0.62
GGT0.58－33L

(GGTC1.6-33/38/10L)

 0.6 0.95 1.6 1.6 1.8 3.6 0.37 0.50 0.58
GGT0.25－33L

(GGTC1.6-33/38/4L)

 0.3 0.4 0.7 0.6 0.7 1.3 0.20 0.17 0.25
GGT2.1－23L

(GGTC2.4-23/28/10L)

 11.9 13.1 20.5 53.2 28.6 59.7 1.11 5.90 2.10
GGT2.7－25L

(GGTC2.4-25/30/10L)

 7.2 11.0 14.5 23.0 29.0 48.0 1.37 6.40 2.70
GGT3.0－28L(GGTC2.4-28/33/10L) 4.2 7.5 11.0 13.0 16.0 37.0 7.00 3.00
GGT2.8－33L

(GGTC2.4-33/38/10L)

 2.8 5.2 7.1 9.1 9.8 18.2 7.20 2.80
GGT2.5－36L

(GGTC2.4-36/41/10L)

 2.1 3.2 5.0 5.4 8.0 16.0 1.20 7.50 2.50
GGT2.3－38L

(GGTC2.4-38/43/10L)

 1.8 3.1 4.8 5.7 6.4 10.7 1.32 8.80 2.30
GGT1.0－36L 0.7 2.3 3.5 3.0 5.0 9.0 0.44 2.00 1.00
GGT2.5－28L

(GGTC3.2-28/36/10L)

 14.2 23.0 33.0 48 58 105 2.41 6.80 2.50
GGT3.9－30L

(GGTC3.2-30/38/10L)

 8.2 16.0 23.3 31.1 45.3 77 2.52 6.70 3.90
GGT4.6－33L

(GGTC3.2-33/41/10L)

 6.1 11.8 17.1 19.4 28.7 52 2.71 6.60 4.60
GGT5.3－36L

(GGTC3.2-36/43/10L)

 4.8 9.6 14.8 14.4 25.9 43.4 2.44 6.30 5.30
GGT4.3－38L

(GGTC3.2-38/46/10L)

 4.1 8.2 12.2 11.0 20.0 37.0 2.40 5.80 4.30
GGT4.3－41L

(GGTC3.2-41/48/10L)

 3.1 6.5 10.0 10.2 14.3 29.1 4.60
GGT3.5－50L

(GGTC3.2-50/54/10L)

 2.1 4.5 7.8 6.0 12.0 21.0 2.0 2.8 3.5
GGT3.0－60L

(GGTC3.2-60/68/10L)

 1.0 2.5 4.0 4.0 7.8 14.0 1.6 2.3 3.0
GGT9.7－34L

(GGTC4.8-34/42/10L)

 28.0 60.0 77.0 97.0 183.0 286.0 3.30 15.00 9.70
GGT11－38L

(GGTC4.8-38/43/10L)

 21.2 42.6 70.4 85.0 145.7 237.6 3.08 16.00 11.00
GGT12－41L

(GGTC4.8-41/46/10L)

 18.9 36.5 53.2 69.2 99.0 163.2 2.98 15.00 12.00
GGT9.5－45L(GGTC4.8-45/50/10L) 12.4 27.6 39.8 46.0 74.7 130.2 2.47 14.00 9.50
GGT13.0-50L

(GGTC4.8-50/58/10L）

 7.6 18.0 27.0 25.0 65.0 80.0 5.0 9.5 13.0
GGT14.0-57L(GGTC4.8-57/63/10L） 6.0 14.0 20.0 20.0 31.0 55.0 5.8 10.2 14.0
GGT30－48S 27.0 56.1 75.8 105.0 165.0 275.0 10.10 62.00 30.00
GGT44－54S 17.7 34.1 56.4 50.2 86.5 154.6 11.10 64.00 44.00
GGT53－59S 12.3 25.2 35.9 38.7 62.7 100.7 10.90 47.00 53.00
GGT48－64S 8.9 19.2 30.0 26.3 43.5 74.8 14.20 53.00 48.00
GGT44－65S 7.7 14.1 22.3 23.1 34.1 56.6 15.00 48.00 44.00
GGT42－67S 5.4 14.0 21.5 20.0 35.0 55.0 14.00 45.00 42.00
GGT20－67S 4.9 13.0 19.3 15.0 32.0 50.0 9.00 56.00 20.00
GGT21－83S 3.5 9.1 13.6 6.0 22.0 32.0 3.00 24.00 21.00
GGT51－71S 32.3 60.2 94.0 98.0 200.0 350.0 13.00 57.00 51.00
GGT54－75S 25.7 45.0 66.2 75.0 160.0 260.0 15.00 64.00 54.00
GGT55－76S 19.4 36.5 53.6 52.0 120.0 170.0 17.00 90.00 55.00
GGT51－83S 12.8 32.5 43.3 38.0 72.0 150.0 18.00 100.00 51.00
GGT43－89S 10.0 30.0 47.0 32.0 75.0 125.0 120.00 43.00
?GGT39－105S 6.5 21.0 33.0 20.0 52.0 105.0 110.00 39.00
GGT35-110S 5.3 16.0 30.0 26.8 47.3 98.8 15.0 88.0 35.0
GGT30-130S 4.8 14.0 21.5 17.0 41.0 72.0 12.0 68.0 30.0
GGT72－71S 43.1 80.5 125.6 250.0 237.9 356.0 19.00 91.00 72.00
GGT79－75S 34.3 60.1 88.3 111.1 158.8 254.0 23.00 100.00 79.00
GGT86－76S 25.9 48.7 71.5 76.3 121.2 182.0 27.00 86.00
GGT83－83S 17.1 43.3 57.8 49.3 104.8 153.3 30.00 150.00 83.00
GGT68－89S 13.0 30.0 50.0 42.0 100.0 160.0 31.00 160.00 68.00
GGT65－105S 9.5 27.8 44.0 36.0 75.0 120.0 32.00 150.00 65.00
GGT50-110S 8.5 21.5 40.0 32.0 58.0 88.0 25.0 112.0 50.0
GGT40-130S 7.2 18.7 29.3 22.0 45.0 63.0 21.0 102.0 40.0
GGT240－90S 49.1 88.8 124.6 110.0 250.0 420.0 30.00 240.00 240.00
GGT230－95S 34.9 71.8 105.1 77.0 155.0 320.0 31.00 250.00 230.00
GGT220－108S 20.3 52.5 78.7 41.0 106.0 230.0 33.00 240.00 220.00
GGT220－124S 16.1 43.1 61.1 35.0 100.0 200.0 39.00 200.00
GGT220－137S 13.2 35.2 50.2 26.0 61.0 120.0 38.00 160.00
GGT130-145S 9.0 32.0 44.0 12.0 45.0 78.0 28.0 90.0 130.00
GGT270－90S 65.5 118.4 166.1 207.6 322.2 504.5 85.00 240.00 270.00
GGT270－95S 46.6 95.8 140.2 138.9 238.8 367.4 73.00 270.00
GGT270－108S 27.1 70.0 105.0 81.9 214.0 223.8 85.00 250.00
GGT280－124S 21.5 57.5 81.5 45.0 150.0 210.0 94.00 230.00 280.00
GGT250－137S 14.6 47.0 67.0 37.0 80.0 165.0 85.00 190.00 250.00
GGT185-145S 12.0 43.0 58.0 25.0 50.0 110.0 70.00 120.00 185.00
GGT440－90S 206.5 387.5 581.0 687.0 963.0 1956.0 150.00 580.00 440.00
GGT430－99S 152.0 250.0 374.0 461.0 677.0 1068.0 172.00 510.00 430.00
GGT500－109S 69.0 157.0 265.0 209.0 432.0 726.0 165.00 440.00 500.00
GGT550－119S 67.0 148.0 207.0 188.0 342.0 490.0 160.00 400.00 550.00
GGT480－127S 48.0 115.0 166.0 135.0 225.0 420.0 145.00 350.00 480.00
GGT300-135S 35.0 125.0 180.0 121.0 283.0 436.0 102.0 250.0 300.0
GGT290-177S 20.0 53.0 170.0 56.0 258.0 325.0 80.0 210.0 290.0
GGT920－133S 305.0 595.0 1058.0 950.0 1550.0 2748.0 460.00 1000.00 920.00
GGT1000－152S 166.0 468.0 650.0 437.0 1056.0 1647.0 480.00 1200.00 1000.00
GGT1200－159S 160.0 351.0 529.0 467.0 800.0 1301.0 300.00 1200.00
GGT1300－191S 98.0 240.0 346.0 292.0 489.0 736.0 470.00 1600.00 1300.00
GGT1100－216S 51.0 218.0 305.0 130.0 490.0 1000.0 1700.00 1100.00
GGT1200-178S 320.0 515.0 625.0 850.0 1250.0 1800.0 610.00 1900.00 1200.00
GGT1600-216S 205.0 320.0 455.0 750.0 960.0 1350.0 840.00 2600.00 1600.00
GGT1800-235S 175.0 275.0 410.0 430.0 620.0 1200.0 915.00 3000.00 1800.00
GGT1900-178S 348.0 575.0 760.0 1350.0 1650.0 2400.0 820.00 2800.00 1900.00
GGT2300-216S 295.0 510.0 652.0 950.0 1300.0 1900.0 920.00 3100.00 2300.00
GGT2500-235S 260.0 419.0 562.0 650.0 1000.0 1850.0 1500.0 5000.00 2500.00

注1：Mx、M45、Mz分別為隔振器側向剪切、45°壓縮、垂向（z向）壓縮方向上的名義負載。

2：kx、k45、kz分別為隔振器側向剪切、45°壓縮、垂向（z向）壓縮方向上的名義靜剛度。

3：Ex、E45、Ez分別為隔振器側向剪切、45°壓縮、垂向（z向）壓縮方向上的能

4：名義負載為隔振器靜變形2mm時的負載。

5：靜平均剛度為在名義負載下的剛度。
